Какой сетевой кабель выбрать для офиса?

Узнайте, как выбрать сетевой кабель для офиса и на что обратить внимание при создании надёжной, организованной и рассчитанной на будущее структурированной кабельной системы.

В современном офисе сеть соединяет гораздо больше, чем просто компьютеры. Принтеры, IP-телефоны, точки доступа WiFi, камеры видеонаблюдения, серверы, NAS и другое оборудование зависят от стабильной сетевой инфраструктуры. Поэтому структурированная кабельная система должна проектироваться не только с учётом текущих потребностей, но и возможного расширения сети в будущем.

Правильно спланированная установка позволяет поддерживать порядок в кабелях, быстрее находить неисправности и добавлять новое оборудование без необходимости переделывать всю сеть.

CAT6, CAT6A или CAT7 для офиса?

Для новых профессиональных установок CAT6A обычно является одним из наиболее сбалансированных вариантов. Он позволяет подготовить инфраструктуру для соединений до 10 Гбит/с на расстоянии до 100 метров, при условии что остальные компоненты системы также соответствуют необходимым требованиям.

CAT6 для небольшого офиса

CAT6 может быть вполне достаточным решением для небольшого офиса с умеренными требованиями к сети. Это распространённый вариант, когда не требуется более высокая скорость, а расстояния прокладки кабеля относительно небольшие.

CAT6A для новой установки

При создании сети с нуля CAT6A обеспечивает больший запас на будущее. Он особенно интересен, если в офисе планируется несколько точек доступа WiFi, компьютеры, серверы, NAS, IP-камеры или другие устройства, использующие PoE.

Нужен ли CAT7?

CAT7 обеспечивает более высокий уровень экранирования, но это не означает, что он автоматически является лучшим выбором для любого офиса. Во многих проектах правильно спроектированная и установленная система CAT6A обеспечивает более чем достаточные характеристики без ненужного увеличения стоимости.

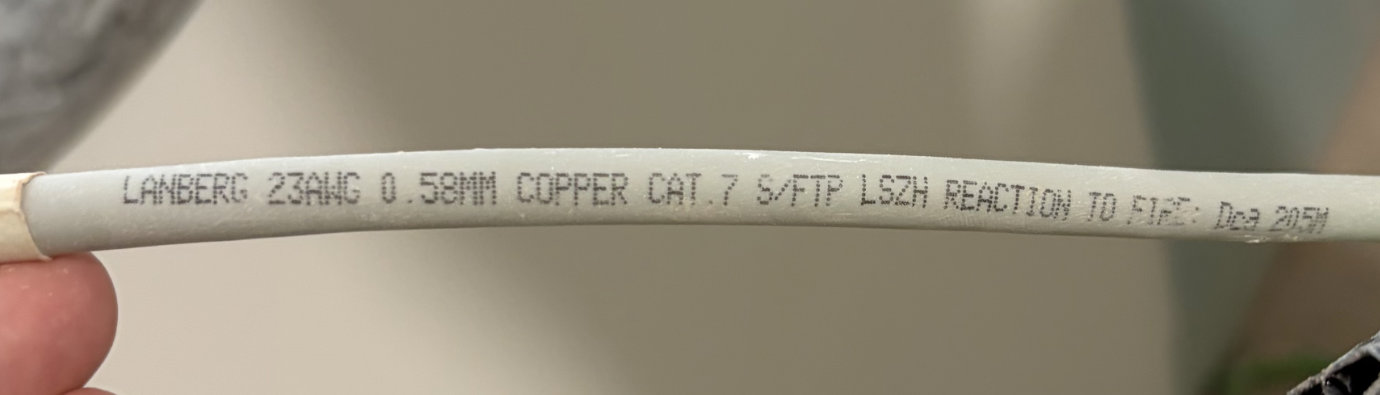

Что означают S/FTP, LSZH и Dca?

Помимо категории, необходимо обратить внимание и на другие характеристики кабеля. S/FTP означает, что кабель имеет внешнее экранирование и индивидуальное экранирование каждой витой пары, что помогает защитить передачу данных от электромагнитных помех.

LSZH означает Low Smoke Zero Halogen и относится к материалу оболочки кабеля, который при пожаре выделяет небольшое количество дыма и не содержит галогенов. Dca относится к европейской классификации CPR по реакции кабеля на огонь. Это разные характеристики, поэтому при стационарной прокладке кабеля в здании стоит учитывать обе.

Что такое структурированная кабельная система?

Структированная кабельная система позволяет организовать всю сеть офиса на основе заранее спроектированной инфраструктуры, включающей сетевые точки, розетки RJ45, патч-панели и телекоммуникационный шкаф. Благодаря этому каждое соединение можно идентифицировать, а обслуживание и расширение сети значительно упрощаются.

Телекоммуникационный шкаф и патч-панель

В профессиональной установке кабели от различных помещений и рабочих мест обычно приходят в патч-панель, расположенную внутри телекоммуникационного шкафа. От неё с помощью патч-кордов выполняется подключение к коммутатору и остальному сетевому оборудованию.

Такая организация позволяет избежать большого количества свободно висящих кабелей, непосредственно подключённых к коммутаторам, и значительно упрощает обслуживание и расширение сети.

PoE: важный момент при проектировании сети

Во многих офисных сетях используется PoE (Power over Ethernet), позволяющий передавать питание устройствам непосредственно по сетевому кабелю. Это даёт возможность устанавливать точки доступа WiFi, IP-камеры, VoIP-телефоны и другое оборудование без необходимости прокладывать отдельное электропитание к каждому устройству.

Поэтому при проектировании новой сети важно учитывать не только скорость передачи данных, но и тип подключаемых устройств, а также необходимую им мощность PoE.

На что обратить внимание перед покупкой кабеля?

Недостаточно просто посмотреть, указано ли на упаковке CAT6, CAT6A или CAT7. Для профессиональной установки важно проверить, что проводник изготовлен из меди, а не CCA (Copper Clad Aluminium), что кабель предназначен для стационарной прокладки и что его характеристики совместимы с остальными компонентами системы.

Все компоненты должны быть совместимы

Сетевой кабель не работает изолированно. Розетки RJ45, коннекторы, патч-панели, патч-корды и другие компоненты должны соответствовать категории установленной системы. Использование компонентов более низкой категории может не позволить полностью реализовать возможности кабеля.

Какой кабель мы рекомендуем для офиса?

Для новой офисной сети медный CAT6A обычно является отличным выбором благодаря сочетанию характеристик, надёжности и возможности дальнейшего расширения. В некоторых установках также рекомендуется использовать экранированный кабель, например S/FTP, особенно если существуют потенциальные источники электромагнитных помех.

Однако важнее, чем просто выбрать кабель самой высокой категории, правильно спроектировать всю инфраструктуру: расположение сетевых розеток, расстояния, телекоммуникационный шкаф, патч-панель, коммутаторы, точки доступа WiFi и устройства PoE.

Планируете установить сеть в квартире или доме? Ознакомьтесь также с нашей статьёй о выборе сетевого кабеля для дома, где мы рассказываем, какой кабель выбрать для квартиры или частного дома и что означают CAT6, CAT6A, CAT7, S/FTP, LSZH и Dca.
